HelioFocus Dish Demonstrationsanlage China

Wuhai, Innere Mongolei, China, 2013

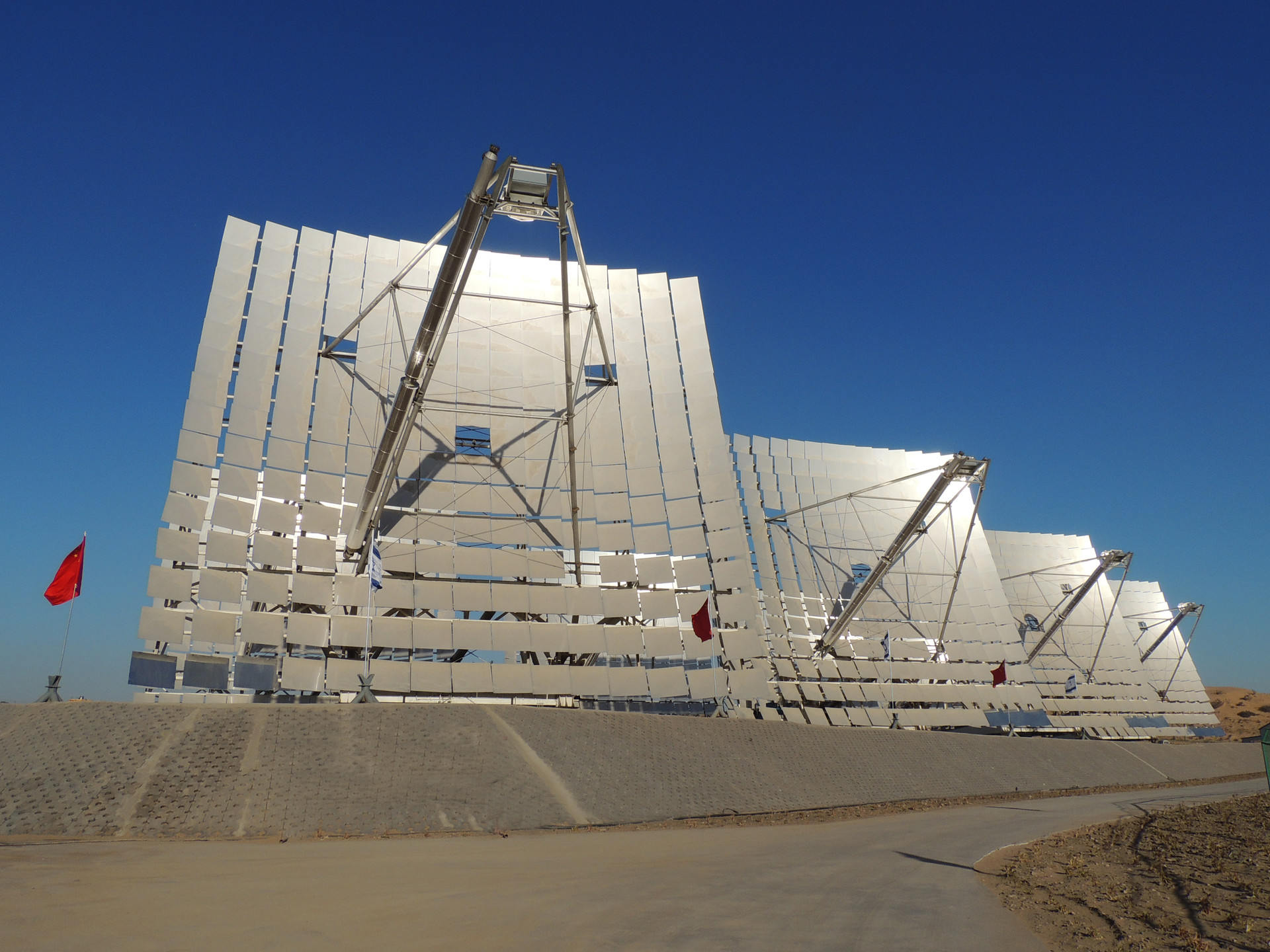

Ein 500 m² großer punktfokussierender Solarkonzentrator (Dish) wurde bereits in vorhergehenden Projekten entwickelt und als Prototyp gebaut. Dieser Dish einschließlich der Antriebstechnik wurde nun weiterentwickelt und optimiert, um Masse und Kosten zu reduzieren. Der Konzentrator ist als Fachwerkkonstruktion mit 220 Spiegelfacetten aus gebogenem Glas ausgeführt. Er ist auf einem Drehstand gelagert und wird hydraulisch zweiachsig der Sonne nachgeführt. Das Sonnenlicht wird auf einen Wärmetauscher (Receiver) konzentriert und erzeugt dort Heißluft bis zu 1.000 °C. Acht identische Systeme wurden errichtet, deren Energie gesammelt und mittels eines Luft-Dampf-Wärmetauschers in Heißdampf gewandelt wird. Dieser soll nach weiterem Ausbau der Anlage zur Einspeisung in den Dampfprozess eines konventionellen Kohlekraftwerks verwendet werden.


  • Ort

    Wuhai, Innere Mongolei, China

  • Zusammenarbeit

    Architecture Design & Research Institute, South China Unversity of Technology, Wushan, Guangzhou (check engineering)

  • Bauherr

    TAIQING Solar Thermal Power Co.

  • Bauunternehmen

    Jinggong Steel International, Shanghai, China

  • Unsere Leistung

    Entwurf, Ausführungsplanung, Fertigungsüberwachung; einschl. Antriebstechnik und Optikanalyse

  • Konzentrator-Abmessungen 24 m x 23 m
  • Spiegelfläche 495 m²
  • Gesamtmasse 110 t
  • Brennweite 14 m
  • Stahlmasse 58 t
