昆山足球场

© gmp Architekten

昆山足球场是为2023年亚足联亚洲杯而建,设计灵感来源于传统的中国折扇的形状,这一中国元素在建筑外立面上得到了很好的展现。
巨大的椭圆形看台由36道混凝土“双墙”结构构成,结构采用现浇混凝土并满足外露混凝土构件的质量要求。混凝土框架体系构件通过梁-板形式无缝连接。钢结构屋盖作为体育场结构体系的一部分,延续了下部混凝土结构的“双墙”的几何形式,形成了由36榀桁架构成的屋盖结构。通过人字柱和连接节点将主梁与混凝土框架系统连接;桁架靠内端的环梁充当所有桁架之间的连接件,形成平面内框架。整个结构体系就像一个由竖向荷载和弯矩形成的基本的杠杆,人字柱将压力传递到看台的混凝土结构,而外端的连接节点吸收竖向张力;为了传递水平向荷载,内环梁和屋盖梁形成闭合的框架系统,人字柱为该框架系统提供附加支撑。

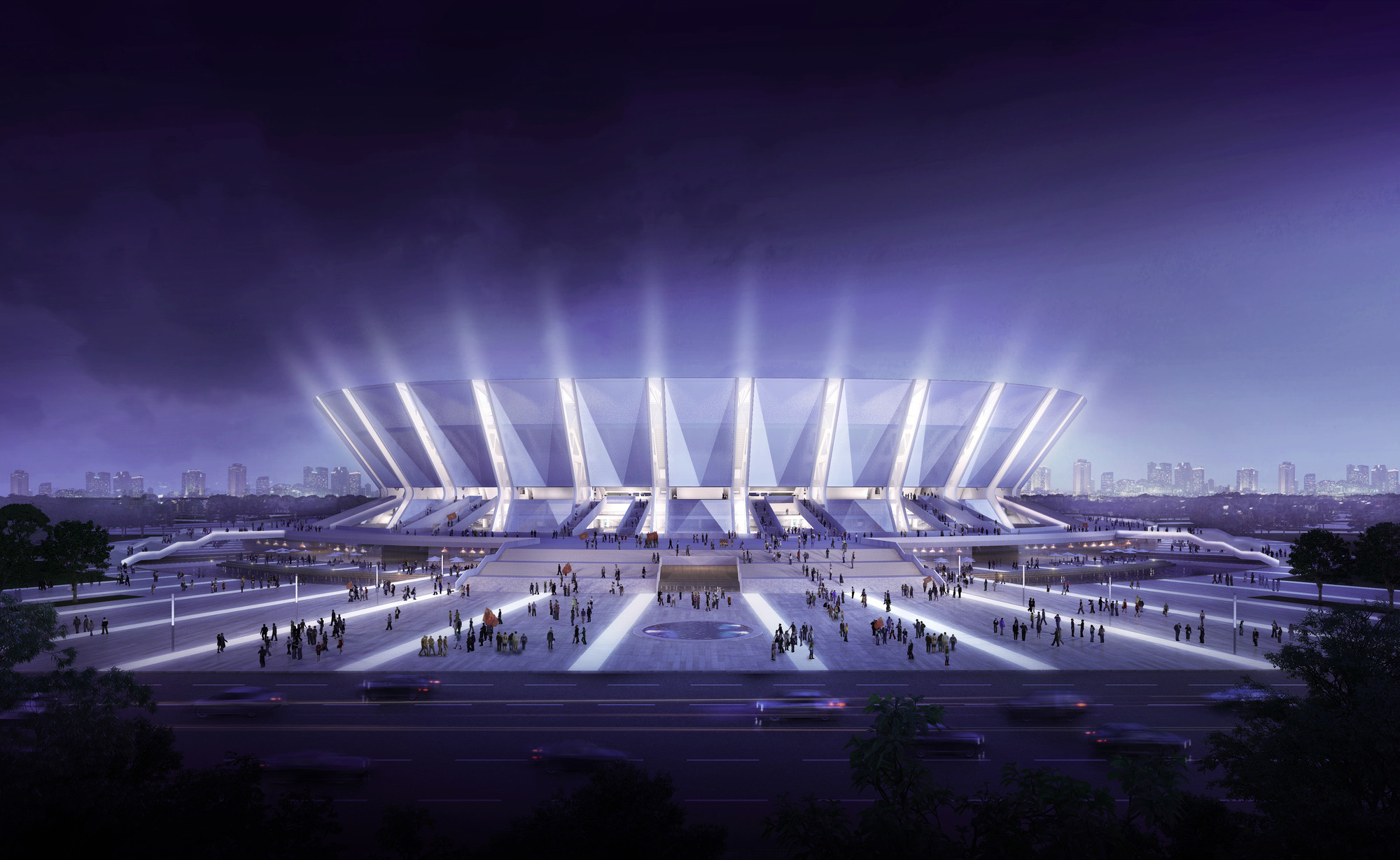

建筑外表面采用半透明膜作为表皮,膜覆盖框架结构和屋盖梁,同时用作幕墙及屋盖的面层。半透明膜营造出生动有趣的视觉效果,尤其是在黄昏时显得更加美观。

地点
Kunshan
建筑师
gmp · Architekten von Gerkan, Marg und Partner, Shanghai
合作
Tongji Architectural Design (Group) Co., Ltd., Shanghai, China
建设者
Kunshan Zhuoyue Sports Culture Development Co., Ltd
项目负责人
Sven Plieninger
特色

幕后故事

规格

长 x 宽
254.6 m x 217.5 m
屋盖面积
32,771 m²
屋盖进深
47.1 m
幕墙面积
47,161 m² (屋盖)
49.15 m
座位数
45,000
